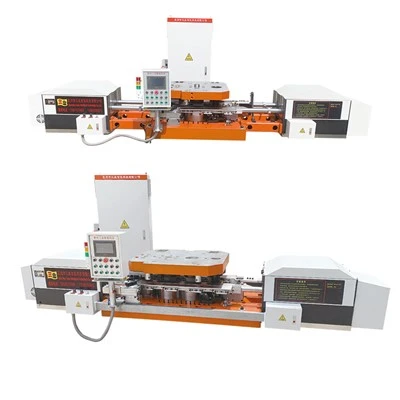

Nut Former Machine Line tiekia, sugriebia ir perneša įkaitintus metalinius šliužus per nuoseklias formavimo štampus, kad būtų pagamintos sunkios -pramoninės veržlės ir ašiesimetriniai aparatūros komponentai.
Gaminio specifikacija
|
MODELIS |
160K-3 |
160K-3G |
200K-3 |
200K-3G |
250K-3 |
250K-3G |
315K-3 |
315K-3G |
400K-3 |
400K-3G |
|
DIDŽIAUSIAS GRUODŽIO SKERSMENS (mm) |
55 |
55 |
60 |
60 |
70 |
70 |
85 |
85 |
100 |
100 |
|
DIDŽIAUSIAS GRUODŽIO AUKŠTIS (mm) |
50 |
50 |
60 |
60 |
60 |
60 |
75 |
75 |
80 |
80 |
|
SPEED (PCS/min) |
35-45 |
35-45 |
30-40 |
30-40 |
25-35 |
25-35 |
20-30 |
20-30 |
20-30 |
20-30 |
|
AUKŠČIO REGULIAVIMO DIAPAZONAS (mm) |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
|
SIJŲ KĖLIMO AUKŠTIS DARBO METU |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
|
STRUKCIJA (mm) |
170 |
170 |
220 |
220 |
250 |
250 |
250 |
250 |
300 |
300 |
|
VIRŠUTINĖS LENTELĖS MATMENYS (mm) P*P*A |
700 * 660 * 60 |
700 * 660 * 60 |
800 * 700 * 80 |
800 * 700 * 80 |
800 * 750 * 90 |
800 * 750 * 90 |
800 * 750 * 100 |
800 * 750 * 100 |
1000 * 750 * 110 |
1000 * 750 * 110 |
|
ŽEMYNĖS LENTELĖS MATMENYS (mm)P*P*A |
1300 * 760 * 120 |
1300 * 760 * 120 |
1400 * 750 * 130 |
1400 * 750 * 130 |
1500 * 800 * 140 |
1500 * 800 * 140 |
1500 * 800 * 150 |
1500 * 800 * 150 |
1600 * 900 * 160 |
1600 * 900 * 160 |
|
SERVO VARIKLIO GALIA (KW) |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
4.5 |
4.5 |
|
MANUPULIATORIUS BENDRAS MATMENYS (MM)P*P*A |
3300 * 800 * 700 |
3300 * 800 * 700 |
3400 * 800 * 700 |
3400 * 800 * 700 |
3700 * 1000 * 800 |
3700 * 1000 * 800 |
3600 * 1000 * 800 |
3600 * 1000 * 800 |
4200 * 1200 * 100 |
4200 * 1200 * 100 |
|
MANIPULIATORIŲ SVORIS (kg) |
2000 |
2100 |
2500 |
2600 |
2900 |
3000 |
3200 |
3300 |
3700 |
3700 |
Kalimo jėgos ir mašinos našumas
Kalimo talpa:Atlieka 35–45 smūgius/min 160-t modeliuose ir 20–30 smūgių/min. sunkiose 400 tonų linijose.
Šiluminė apsauga:Vandeniu-aušinami griebtuvai ir šiluminės užtvaros apsaugo pneumatinius ir elektroninius jutiklius kalimo aplinkoje, viršijančioje 1000 laipsnių .
Nuolatinis stabilumas:Sunkus-ketaus
Kelių{0}}stočių formavimo konfigūracija
Kelių{0}}etapų perkėlimai:Konfigūruojama 3 stočių ir 4 stočių sekoms: kalkių šalinimas / sutrikdymas → formavimas / šešiabriaunis → pradūrimas / perforavimas.
Dinaminis klirensas:Motorizuotas sijos keltuvas („G“ serija) siūlo 0–120 mm tarpą sudėtingiems apatiniams štampams ir pakeltiems išmetimo kaiščiams.
Įrankio eiga:Integruotas 0–20 mm atramos reguliavimas leidžia pritaikyti storus pasirinktinius štampavimo blokus be tarpelių.
Greitai{0}}atjungiami griebtuvai:Greitai keičiamos mechaninės griebtuvų svirties{0}} leidžia pakeisti štampų komplektą per mažiau nei 30 minučių.
Tinkinimo parinktys
Geometrijos siuvimas:Individualūs stoties išdėstymai, sukurti konkretiems skersiniams{0}}plokštiems matmenims, flanšo skersmenims ir ne-standartiniams veržlių profiliams.
Medžiaga:Mašinų galios ir indukcinio šildymo sistemos, sukonfigūruotos tam tikroms lydinių rūšims, nerūdijančiam plienui ir ruošinių dydžiams.
Proceso eigos seka:Pasirinktinis stoties žemėlapis, skirtas unikaliems sutrikdymo, pradurimo, išplėtimo ir dydžio deriniams.
Gamyklos ir automatikos integravimas:Pritaikytas mašinos plotas, medžiagų padavimo kryptis, komunalinės jungtys, automatiniai{0}}tiektuvai, ruošinių keltuvai ir robotizuotos šiukšliadėžių-rinkimo sistemos.
Kokybės kontrolė
Perdavimo pakartojamumas:Servo{0}}varomi perdavimai išlaiko kelių{1}} stočių padėties leistinus nuokrypius ±0,15 mm per visus praėjimus.
Apsauginiai blokai:Šilumos jutikliai ir dvigubi tuščių{0}} detektorių davikliai sustabdo spaudimą iškart, kai padavimas netinkamas, kad išvengtų stabdžių avarijų.
Standarto atitiktis:Išlaiko sienelės storį ir koncentriškumą, kad atitiktų ISO 4759-1 ir DIN 934 tvirtinimo detalių specifikacijas.
-Linijos pajėgų stebėjimas:Tonažo jutikliai realiuoju laiku stebi kiekvienos stoties kalimo apkrovą, kad nustatytų nusidėvėjusius įrankius prieš atsirandant defektams.
Pristatymo sąlygos
Pristatymo laikas:Standartinės konfigūracijos pristatomos per 80–120 kalendorinių dienų po privalomo 72 -valandų sausojo važiavimo prieš išsiuntimą.
Įrankių paketas:Apima Cr-Mo-V lydinio pradinius štampelius ir 12 mėnesių nešiojamų atsarginių dalių rinkinį (griebtuvai, perforatoriai, stūmikliai).
Eksporto pakuotė:Užsandarintas VCI anti{0}}rūdžių plėvele ir supakuotas į jūros-vertą plieno-įrėmintas medines dėžes su visais CE/ISO atitikties failais.
Eksploatacijos pradžia ir palaikymas:Apima 10 dienų-įrengimo vietoje ir operatoriaus mokymus, kartu su 48 valandų pasauliniu lauko aptarnavimu.
DUK
K: Koks garantinis laikotarpis galioja pagrindiniam presavimo rėmui ir servo perdavimo sistemai, atskirai nuo nešiojamų atsarginių dalių rinkinio?
A: Pagrindiniam preso korpusui ir servo{0}}perdavimo sistemai suteikiama 24 mėnesių struktūrinė garantija, kuri skiriasi nuo jau įtraukto 12 mėnesių nešiojamų atsarginių dalių paketo.
Kl.: koks yra įprastas ketaus preso korpuso-tarnavimo laikas, kol reikia atlikti kapitalinį remontą?
A. Įprastai veikiant trimis-pamainomis, ketaus-korpusas ir pagrindiniai guoliai paprastai veikia 12–15 metų, kol prireikia kapitalinio konstrukcijos remonto.
Kl .: Ar siūlote gamyklos priėmimo testą (FAT) prieš išsiunčiant?
A: Taip, be standartinės 72 -valandžių-sausosios važiavimo prieš išsiuntimą vietoje, atliekame FAT tiesioginių vaizdo įrašų srautu, skirtu užsienio pirkėjams, kurie negali keliauti.
Kl.: Kokios mokėjimo sąlygos paprastai siūlomos už visą veržlių formavimo liniją?
A: Standartinės sąlygos yra 30% užstatas, 60% prieš išsiuntimą ir 10% po priėmimo, su T/T arba L/C.
Kl.: koks yra vidutinis elektros energijos suvartojimas 400 -tonų didelės apkrovos linijos metu, kai visa gamyba?
A: 400 -tonų konfigūracija paprastai sunaudoja 75–90 kW/h nepertraukiamai veikiant kelioms stotims, atsižvelgiant į ruošinio dydį ir eigos dažnį.
